冷凍干燥機工作原理、制冷原理與換熱原理

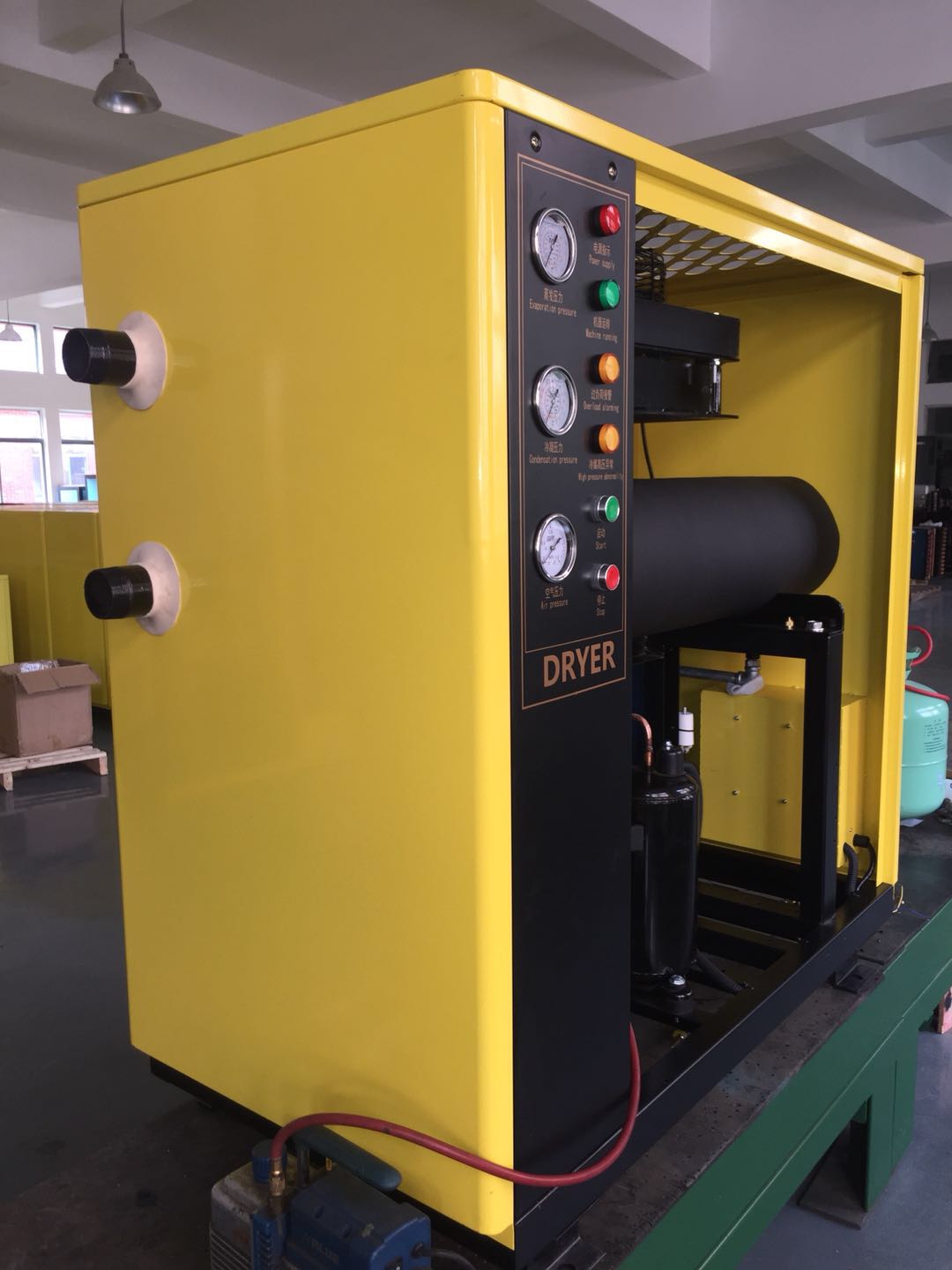

　　冷凍式干燥機采用了降溫結露的工作原理，主要由熱交換系統、制冷系統和電氣控制系統三部分組成。壓縮空氣首先進入預冷卻器進行氣-氣或氣-水的熱交換，除去一部分熱能，然后進入冷熱空氣交換器，和已經從蒸發器出來被冷卻到壓力露點的冷空氣進行熱交換，使壓縮空氣的溫度進一步降低。

　　之后壓縮空氣進入蒸發器，與制冷劑進行熱交換，壓縮空氣的溫度降至0-8℃，空氣中的水份在此溫度下析出，通過氣水分離器分離后，經過自動排水器排出。而干燥的低溫空氣則進入冷熱空氣交換器進行熱交換，溫度升高后輸出。

　　壓縮空氣中水蒸氣的量是由壓縮空氣的溫度決定的：在保持壓縮空氣壓力基本不變的情況下，降低壓縮空氣的溫度可減少壓縮空氣中的水蒸氣含量，而多余的水蒸氣會凝結成液體。冷凍干燥機就是利用這一原理采用制冷技術干燥壓縮空氣的。因此冷干機具有制冷系統。

　　冷凍干燥機的制冷系統屬于壓縮式制冷，由制冷壓縮機、冷凝器、蒸發器、膨脹閥等四個基本部件組成。它們之間用管道次連接，形成一個密閉的系統，制冷劑在系統中不斷地循環流動，發生狀態變化并與壓縮空氣和冷卻介質進行熱量交換。

　　制冷壓縮機將蒸發器內的低壓(低溫)制冷劑吸入壓縮機汽缸內，制冷劑蒸汽經過壓縮，壓力、溫度同時升高；高壓高溫的制冷劑蒸汽被壓至冷凝器，在冷凝器內，溫度較高的制冷劑蒸汽與溫度比較低的冷卻水或空氣進行熱交換，制冷劑的熱量被水或空氣帶走而冷凝下來，制冷劑蒸汽變成了液體。

　　這部分液體再被輸送至膨脹閥，經過膨脹閥節流成了低溫低壓的液體并進入蒸發器；在蒸發器內低溫、低壓的制冷劑液體吸收壓縮空氣的熱量而汽化(俗稱“蒸發”)，而壓縮空氣得到冷卻后凝結出大量的液體水；蒸發器中的制冷劑蒸汽又被壓縮機吸走，這樣制冷劑便在系統中經過壓縮、冷凝、節流、蒸發這樣四個過程，從而完成了一個循環。

　　在冷凍干燥機的制冷系統中，蒸發器是輸送冷量的設備,制冷劑在其中吸收壓縮空氣的熱量，實現脫水干燥的目的。壓縮機是心臟，起著吸入、壓縮、輸送制冷劑蒸汽的作用。冷凝器是放出熱量的設備，將蒸發器中吸收的熱量連同壓縮機輸入功率轉化的熱量一起傳遞給冷卻介質(如水或空氣)帶走。膨脹閥/節流閥對制冷劑起節流降壓作用、同時控制和調節流入蒸發器中制冷劑液體的數量，并將系統分為高壓側和低壓側兩大部分。

　　系統工作時，壓縮機將蒸發器所產生的低壓低溫制冷劑蒸汽吸入汽缸內，經壓縮后壓力升高(溫度也升高)到稍大于冷凝器內的壓力時，將高壓制冷劑蒸汽排到冷凝器中。所以壓縮機起著壓縮和輸送制冷劑蒸汽的作用。在冷凝器內，溫度和壓力較高的制冷劑蒸汽與溫度較低的空氣（或常溫水）進行熱交換而冷凝為液體。

　　這時液態制冷劑再經膨脹閥降壓（降溫）后進入蒸發器，在蒸發器內吸收壓縮空氣的熱量而汽化。這樣，被冷卻物體便得到冷卻，而制冷劑蒸汽又被壓縮機吸走，開始下一個循環周期。這樣，制冷劑在系統中經過壓縮、冷凝、膨脹（節流）、蒸發四個過程完成了一個循環，如此周而復始地不斷進行，通過連續制冷循環，實現了制冷的目的。

　　1、顯熱：大部分傳熱是依靠溫差來傳導熱量的傳熱方式。

　　2、潛熱：在恒溫的狀態下物質發生相變所傳導的熱量。

　　在制冷系統中大部分導熱是以潛熱的導熱方式進行熱交換，也有小部分是以顯熱方式進行熱交換。
