祝賀河北客戶訂購2臺壓縮熱再生吸附式干燥機

2019-09-26 08:53
62

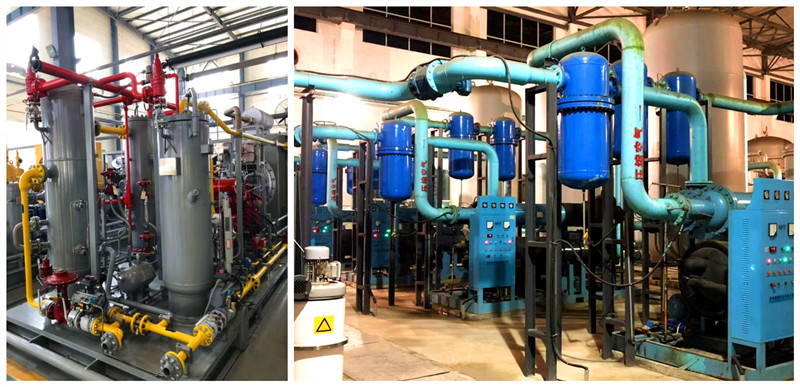

簡介:9月26日,河北客戶訂購34m3零氣耗壓縮熱再生吸附式干燥機和200m3有氣耗余熱再生吸附式干燥機簽約成功,發貨周期為25-30天!

零氣耗吸附式干燥機最大的特點是0氣耗、高效、節能、環?!@也是壓縮空氣后處理設備的發展趨勢;是“改造優化”的新標向,與其他吸附式干燥機相比,每月可節省電耗費用數萬元。

20190928


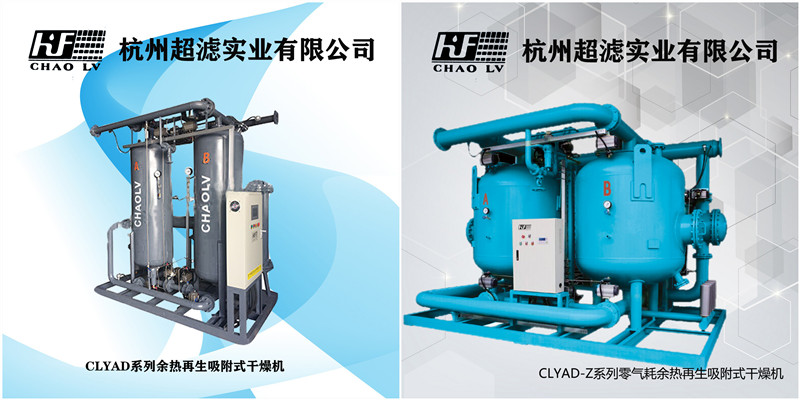

我公司生產的零氣耗吸干機設備設計特點:













穩定可靠的電器配置

 配西門子PLC

近/遠程控制; 4 ~ 20 mAh 信號

采用RS485 I/O接口上傳至DCS,實現集中控制

 具有故障報警及保護功能,可實現無人值守

程序自帶斷電記憶功能,維持當前閥位狀態

實時監控所有閥門狀態,當閥門出現損壞或動

        作異常時,程序自動報警并進入待機模式


訂單詳情:

產品型號1:CLYAD-34Z ;CLYAD-200

產品名稱:零氣耗壓縮熱再生吸附式干燥機

產品型號2:CLYAD-200

產品名稱:有氣耗壓縮熱再生吸附式干燥機


產品型號3:FT-34;

產品名稱:主管路

產品型號4:FD-34





設備技術參數

2. 零氣耗壓縮熱再生吸附式干燥機

型    號: CLYAD-34Z

處 理 量: 34Nm3/min

電源電壓: 220V/50Hz(標準)

額定功率:            1KW

工作壓力: 0.8MPa(使用范圍0.7~0.95MPa)

進氣溫度: ≥150℃

進氣含油量: <0.1mg/m3   (無油或離心式空壓機優先)

壓力損失: ≤0.04MPa

成品氣露點: ≤-40℃

出口空氣含粒徑: ≤1μm

再生氣耗量: 0%額定處理量

再生方式: 壓縮熱再生

吸附劑: 活性氧化鋁、分子篩

控制方式:            PLC可編程控制

工作方式: 運行周期4-8小時,連續運行

冷卻水壓力:          0.2~0.4Mpa

冷卻水溫度:          ≤32℃

冷卻水流量:          ≤21t/h

塔體形狀:            普通垂直雙塔結構

安裝環境: 室內安裝,安裝現場水泥混凝土地面

噪聲聲壓級值: 噪音(短時)小于80dB(A)

接管口徑: DN80

專用工具: 無


2.2 除塵過濾器

型    號: FT-34

處 理 量: 34Nm3/min

工作壓力: 0.8MPa(使用范圍0.7~0.95MPa)

進氣溫度: ≤66℃

過濾精度: 0.1μm

壓力損失: ≤0.005MPa

濾芯壽命: 8000h

對外接口: DN80


2.3 精密過濾器

型    號: FD-34

處 理 量: 34Nm3/min

工作壓力: 0.8MPa(使用范圍0.7~0.95MPa)

進氣溫度: ≤66℃

過濾精度: 0.01μm

壓力損失: ≤0.005MPa

濾芯壽命: 8000h

對外接口: DN80



工作原理

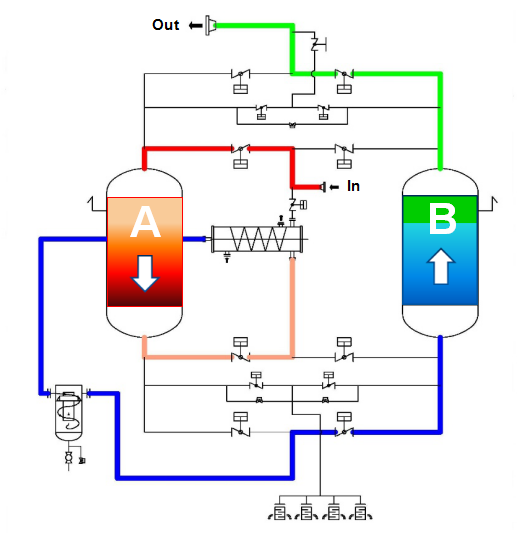

流程1:A塔再生/B塔吸附


離心機排出的高溫氣體,直接進入A塔進行再生。然后飽和的高溫濕氣進入后冷降溫、并通過汽水分離器除去液態水。冷卻后的壓縮空氣進入B塔吸附,最后順著管路從頂部排出,進入使用點。




流程2:A塔冷吹/B塔吸附


離心機排出的高溫氣體,直接進入一級后冷降溫、并通過汽水分離器除去液態水。冷卻后的壓縮空氣接著進入A塔進行冷吹,然后通過二級后冷降溫及分離器除水后進入B塔正常吸附。最后順著管路從頂部排出,進入使用點。





流程3:A塔等待

       B塔繼續吸附


離心機排出的高溫氣體,直接進入后冷降溫、并通過汽水分離器除去液態水。冷卻后的壓縮空氣進入B塔吸附,最后順著管路從頂部排出,進入使用點。

此時A塔吸附劑已經冷卻完畢,所以關閉排氣閥,打開充壓閥進行充壓。完成后,A塔進入切換等待狀態。









流程4:A/B塔同時吸附

離心機排出的高溫氣體,直接進入后冷降溫、并通過汽水分離器除去液態水。冷卻后的壓縮空氣進入同時進入A/B塔吸附,最后順著管路從頂部排出,進入使用點。這樣可以確保管網的壓力波動和露點波動都是最小的。

4、設備主要材料特點

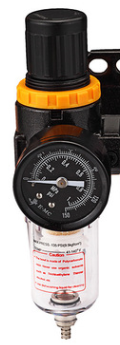

 4.1 過濾減壓閥

低壓潔凈過濾空氣
是保證氣動蝶閥正常工作的前提,它為氣動蝶閥提供具有穩定壓力、干凈的操作氣源。



 4.2 氣動碟閥

氣動碟閥的主要優點,結構簡單,體積小重量輕,氣動碟閥該特點尤其顯著,安裝在吸干機進口、再生氣排氣口,經過二位五通電磁閥控制操作方便。流體阻力較小,中大口徑的氣動碟閥全開時有效流通面積較大,啟閉迅速省力,碟扳旋轉 90 角度即可完成啟閉,由于轉軸兩側碟板手介質作用力接近相等,而產生的轉矩方向相反,因而啟閉力矩較小,低壓下可實現良好的密封,碟閥密封材料有丁晴橡膠、氟橡膠,食用橡膠,襯四氟故密封性能良好,其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的重優點,無論在低溫情況下均具有優良的密封性能。

4.3 吸附劑

 采用優良的活性氧化鋁和分子篩,保證空氣出口露點的穩定性。

衡量吸附劑性能的指標是多種多樣的,下表列出了常用吸附劑的物理性能、吸水/脫水性能及使用條件。


表-1 常用吸附劑物理特性

吸附劑

密度   kg/l

機械強 度

導熱系數

kJ/m·h·K

比熱容

kJ/kg·K

孔隙率

%

平均孔徑

nm

堆積密度

真比重


硅膠

0.4~0.7

1.2

較高

0.71

1.003

43~50

20~40

氧化鋁

0.7~0.8

2.3~3.3

高

 .

1.045

45~50

40~50

分子篩4A

0.72

1.1

較低

2.12

0.752

45

4.8

表-2 常用吸附劑吸水/脫水性能

吸附劑

進氣含水量

ppm

排氣含水量

ppm

吸附量   %

加熱再生溫度   ℃

靜態

動態

進塔

離塔

最高

硅膠

160~240

8~10

30~50

5~8

180~220

80~140

220

氧化鋁

160~240

1~3

22

4~6

230~280

100~150

350

分子篩4A

160~240

1~3

22

8~15

320~370

120~200

475

表-3 常用吸附劑使用條件

吸附劑

吸附容量

水滴穩定性

熱強度

堿性介質

酸性介質

價格

低分壓時

高分壓時


硅膠

不穩定

較差

不良

氧化鋁

較穩定

不良

較貴

分子篩4A

不穩定

不良



5、6、技術方案主要特點

6.1 高質量的零部件配置,使設備故障率極低,減少了維護成本

余熱再生式干燥機CLYAD系列,主要運轉部件:閥門使用壽命長。閥門使用壽命:10萬次以上;按設計8小時循環,每4小時閥門動作一次,每年工作按8000小時計算,可以使用30年;

6.2 安全性

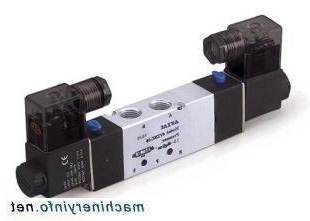

設備采用雙控電磁閥及雙作用氣缸,當設備出現故障停機、停電等突發狀況時,氣動閥門能夠閥位保持,保證用氣狀態穩定;當設備恢復正常狀態時,可以延續時序進行工作;

配置閥門限位開關,實時監測閥門的動作是否正確,將信號反饋給PLC后,結合程序連鎖,確保用氣正常,快速確定設備閥門問題。

A/B干燥塔各配有安全閥,它可以在系統及塔體壓力高于設定壓力值的情況下打開該閥排放氣體卸壓,以便使干燥塔內部的壓力不高于塔體的最高承受壓力;

干燥機進氣壓力低于0.4MPa時,設備自動停機低壓保護;

6.3 節能

再生過程通過溫度控制器控制,精確節能;

7、 產品設計獨特

空塔流速較低(40~45Ft/min),有效防止干燥劑塔內“沸騰”,降低了流經塔體的阻力;

較長的接觸時間(10S左右),確保干燥劑與空氣介質充分接觸;

獨有的增壓裝置,使干燥機在切換前進行增壓,降低設備在切換時氣流對干燥劑的沖擊,防止干燥劑的磨損及管網壓力的波動;

獨特的塔內氣流發散設計,保證了塔體橫截面上氣流均勻分布,尤其針對塔徑較大的設備,有效防止氣流的“遂道”現象;

緩慢泄壓再生系統,防止泄壓瞬間塔內產生回沖壓力,降低干燥劑的磨損率;

帶支架、易連接、可固定的消音器系統,有效滿足了大流量機型再生排氣外接需要,環境污染小,噪音低。

控制部分技術特點

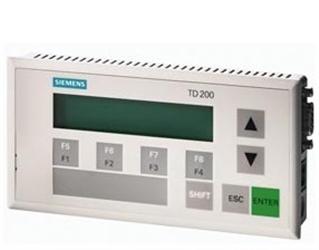

余熱再生干燥機配有德國西門子S7系列 PLC可編程序控制儀,系統具有可編程時間控制,可進行溫度調節,溫度調節值可在測溫范圍內任意設置,采用大屏幕真彩液晶觸摸顯示屏;

全中文液晶顯示流程,參數報警、運行參數畫面清晰,操作方便;可顯示實際露點、累計運行時間、一個周期內各塔的運行時間,再生塔的溫度、壓力數顯;

參數瀏覽及可修改,有密碼保護,安全性強;

提供露點控制、時間控制、手動控制以及切換周期在線連續可調;

有故障信息顯示,便于維修;PLC設總報警輸出一路至用戶DCS;

具有光、電等報警功能,遠傳控制室;

設就地/遠程切換方式選擇;每臺設備帶就地/遠程的控制狀態反饋至用戶側DCS;

采用標準RS485串行接口;通訊協議再定,供方提供協議文本和解釋。

干燥劑使用壽命

   干燥劑采用定制的活性氧化鋁+分子篩,效果好,正常使用壽命可達4年以上。

露點保證

影響余熱再生式干燥機的出口露點溫度的主要因素有干燥機的進氣溫度,處理氣量,冷吹后的干燥劑溫度,干燥塔內氣流的分布情況和再生時回沖壓力等。





8、壓縮空氣配管

干燥器安裝于空壓機之后,在主要空氣干管往之間。

干燥器進出口必須裝設閥門,另加裝空氣旁路閥,閥門需安裝在易于操作的位置,以利保養和維修。

當多臺相同干燥器并聯使用時,壓縮空氣量需平均分配于每臺干燥器,本公司建議主管路按圖4方式安裝。


圖4 多臺干燥器并聯管路安裝圖

配管管徑必須與干燥器進出口管徑相同或更大,且避免管路太長,彎曲太多,導致壓力損失過大。

為了供氣穩定,建議在干燥器后加裝儲氣罐。

詳細安裝配管根據用戶實際選用的配件情況和干燥器的設備管口。

壓縮空氣管路安裝完畢后,通氣前必須將干燥器進出口閥門關閉,打開旁通閥對管路進行振打式吹掃,建議吹掃時間大于2小時。









2-2.1 有氣耗壓縮熱再生吸附式干燥機

型    號: CLYAD-120

處 理 量: 120Nm3/min

電源電壓: 380V/50Hz(標準)

裝機功率:            61.0KW

工作壓力: 0.65MPa(使用范圍0.65~0.95MPa)

進氣溫度: >100℃

進氣含油量: <0.1mg/m3   (無油或離心式空壓機優先)

壓力損失: ≤0.04MPa

壓力露點: ≤-30℃

出口空氣含粒徑: ≤1μm

再生氣耗量: ≤3%額定處理量(綜合損耗),加熱再生氣量0%

再生方式: 壓縮熱再生

控制方式:            PLC可編程控制

工作方式: 運行周期4-8小時,連續運行

冷卻水壓力:          0.2~0.4Mpa

冷卻水溫度:          ≤32℃

冷卻水流量:          ≤45t/h

塔體形狀:            普通垂直雙塔結構

安裝環境: 室內安裝,安裝現場水泥混凝土地面

噪聲聲壓級值: 噪音(短時)小于80dB(A)

接管口徑: DN150

專用工具: 無


2.2 主管路過濾器

型    號: FT-120

處 理 量: 120Nm3/min

工作壓力: 0.65MPa(使用范圍0.65~0.95MPa)

進氣溫度: ≤66℃

過濾精度: 1μm

殘余油份: ≤0.01mg/m3

初始?jí)毫p失: ≤0.007MPa

濾芯壽命: 8000h

對外接口: DN150

6、技術方案主要特點

6.1 高質量的零部件配置,使設備故障率極低,減少了維護成本

余熱再生式干燥機CLYAD系列,主要運轉部件:閥門使用壽命長。閥門使用壽命:10萬次以上;按設計8小時循環,每4小時閥門動作一次,每年工作按8000小時計算,可以使用30年;

6.2 安全性

設備采用雙控電磁閥及雙作用氣缸,當設備出現故障停機、停電等突發狀況時,氣動閥門能夠閥位保持,保證用氣狀態穩定;當設備恢復正常狀態時,可以延續時序進行工作;

配置閥門限位開關,實時監測閥門的動作是否正確,將信號反饋給PLC后,結合程序連鎖,確保用氣正常,快速確定設備閥門問題。

A/B干燥塔各配有安全閥,它可以在系統及塔體壓力高于設定壓力值的情況下打開該閥排放氣體卸壓,以便使干燥塔內部的壓力不高于塔體的最高承受壓力;

干燥機進氣壓力低于0.4MPa時,設備自動停機低壓保護;

6.3 節能

再生過程通過溫度控制器控制,精確節能;

7、 產品設計獨特

空塔流速較低,有效防止干燥劑塔內“沸騰”,降低了流經塔體的阻力;

較長的接觸時間,確保干燥劑與空氣介質充分接觸;

獨有的增壓裝置,使干燥機在切換前進行增壓,降低設備在切換時氣流對干燥劑的沖擊,防止干燥劑的磨損及管網壓力的波動;

獨特的塔內氣流發散設計,保證了塔體橫截面上氣流均勻分布,尤其針對塔徑較大的設備,有效防止氣流的“遂道”現象;

緩慢泄壓再生系統,防止泄壓瞬間塔內產生回沖壓力,降低干燥劑的磨損率;

帶支架、易連接、可固定的消音器系統,有效滿足了大流量機型再生排氣外接需要,環境污染小,噪音低。
