壓縮空氣干燥機種類及工作原理

　

　　（１）冷凍式干燥機：它是使壓縮空氣冷卻到露點溫度，然后析出相應的水分，使壓縮空氣達到一定的干燥度。此方法適用于處理低壓大流量，并對干燥度要求不高的壓縮空氣。壓縮空氣的冷卻除用冷凍設備外也可采用制冷劑直接蒸發的方法，或用冷卻液間接冷卻的方法。

　　（２）雙塔吸附式干燥機：屬雙塔結構，它是利用硅膠、活性氧化鋁、焦炭等物質表面能吸附水分的特性來清除水分的。干燥效果較冷凍式好很多，但須定期進行再生干燥和更換吸附劑。

　　（３）模塊吸附式干燥機：它利用模塊結構，通過填充在吸附管單元內吸附劑本身的分子引力與吸附力吸收壓縮空氣中的氣態或液態水分子到吸附劑中，吸附劑通過再生時將水分排出，從而達到吸附和再生的雙過程。

　　（４）組合式干燥機：模芯是模塊的升級版，它是采用交替工作的雙腔體結構，通過填充在吸附腔體內吸附劑本身的分子引力與吸附力吸收壓縮空氣中的氣態或液態水分子到吸附劑表面，使壓縮空氣達到干燥；吸附劑可以通過去除吸附的水分而再生。相比模塊的封閉式結構，模芯干燥機內的模芯是移動更換了，方便了企業更換吸附劑。

　　冷凍式壓縮空氣干燥機通過冷卻降溫，使壓縮空氣中的水蒸汽凝結成液滴，從而達到減少含濕量的目的。凝結出的液滴經過自動排水系統排出干燥機。

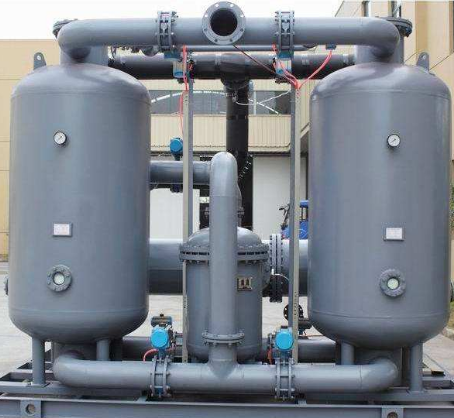

　　雙塔吸附式干燥機是通過"壓力變化"來達到干燥效果，吸附式干燥機用于壓力露點要求在零度(0℃)以下的場合。它能達到冷凍式干燥機遠遠不能達到的干燥效果。由于空氣容納水汽的能力與壓力成反比，其干燥后的一部分空氣（稱為再生氣）減壓膨脹至大氣壓，這種壓力變化使膨脹空氣變得更干燥，然后讓它流過未接通氣流的需再生的干燥劑層（即已吸收足夠水汽的干燥塔），干燥的再生氣吸出干燥劑里的水份，將其帶出干燥器來達到脫濕的目的。兩塔循環工作，無需熱源，連續向用戶用氣系統提供干燥壓縮空氣。

　　模塊吸附式干燥機利用模塊結構，通過填充在吸附管單元內吸附劑本身的分子引力與吸附力吸收壓縮空氣中的氣態或液態水分子到吸附劑表面，使壓縮空氣達到干燥；吸附劑可以通過去除吸附的水分而再生。

　　組合式干燥機是合理的將冷凍干燥機和吸附干燥機結合在一起，通過冷干機處理后的空氣不通過預冷器回溫，直接從冷干機的汽水分離器排水后直接進入吸附干燥機，此時干燥空氣的溫度在2℃-5℃左右，露點在5℃左右，此時進吸附干燥機繼續進行深層吸附，進吸附干燥機的溫度越低露點越好。因此組合式干燥機可以達到更穩定的壓力露點。進吸附干燥機前已經通過冷干機將一部分水除去，減輕了吸附干燥機工作量，因此，吸附干燥機的切換時間可以延長，從而減少耗氣量。
