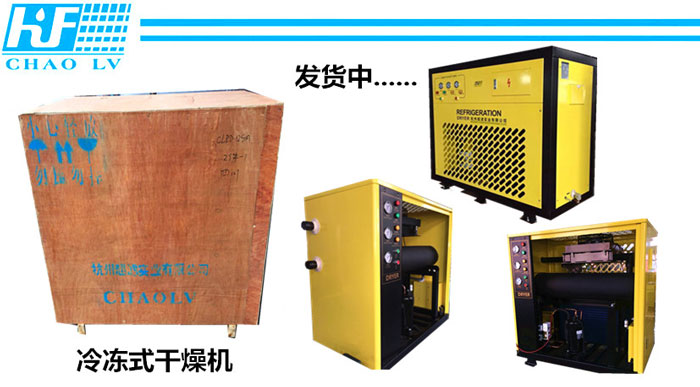

9.10號冷凍式干燥機發貨動態
本次發貨的四川客戶是我們忠實的老客戶--主營醫藥包裝，因?yàn)樾袠I(yè)的特殊性，“壓縮空氣后處理系統”要求更加嚴謹：須”防水、防油、防腐蝕、滅菌”。因此，“過濾器”選用“304不銹鋼”材質非標定制以及壓力3.0MPa定制，生產周期歷時28天。
精密過濾器特性
高效，精確過濾：特殊結構的濾盤過濾技術，性能精確靈敏，確保只有粒徑小于要求的顆粒才能進入系統，是最有效的過濾系統；規格有5μ、10μ、20μ、55μ、100μ、130μ、200μ等多種。
2.全自動運行,連續出水：在過濾器組合中的各單元之間，反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水;反洗耗水量極少，只占出水量的0.5%；如配合空氣輔助反洗，自耗水更可降到0.2%以下。高速而徹底的反洗，只需數十秒即可完成
3.壽命長：新型塑料過濾元件堅固、無磨損、無腐蝕、極少結垢，可達6~10年壽命。
4.高質量，維護量少:產品符合相應質量標準。
貨物詳情
發貨方式：物流
貨物數量：2件
體積：132*78*113 85*70*75
重量：330kg
產品詳情
系統配置流程圖
包括“除水、除塵、除油過濾器”和“標準風冷型冷凍式干燥機”各一臺。
1產品型號：CLRD-13SA 名稱：標準風冷型冷凍式干燥機
2產品型號：CLFC- 13 名稱：除水過濾器
3產產品型號：CLFT-13 名稱：除塵過濾器
4產品品型號：CLFA-13 名稱：除油過濾器
產品參數解析
能達到的壓縮空氣品質
成品氣露點：2~10℃
出口空氣含油量：≤0.01ppm
出口空氣含塵粒徑：≤0.01μm
1、設備技術參數
2.1油水分離器
型 號：CLFC-13
處 理 量：13.5Nm3/min
工作壓力：3.0MPa
進氣溫度：≤66℃
過濾精度：≤3μm
殘余油份：≤5ppm
除油霧率：40%
壓力損失：≤0.01MPa
濾芯壽命：≥8000h
對外接口：Rp2"
2.2 主管路過濾器
型 號：CLFT-13
處 理 量：13.5Nm3/min
工作壓力：3.0MPa
進氣溫度：≤66℃
過濾精度：1μm
殘余油份：1ppm
除油霧率：70%
壓力損失：≤0.015MPa
濾芯壽命：8000h
對外接口：Rp2"
2.3 標準風冷型冷凍式干燥機
型 號：CLRD-13SA
處 理 量：13.5Nm3/min
壓縮機功率：3HP
工作壓力：3.0MPa
壓力損失：≤0.02MPa
進氣溫度：≤45℃（標準38℃）
壓力露點：2~10℃
冷卻方式：風冷
風機功率：150W×2
環境溫度：≤38℃
電源電壓：220V/50Hz
安裝環境：室內無基礎安裝
噪聲聲壓級值：距離設備1米處，噪音小于60dB(A)
接管口徑：R2"
專用工具：無
2.4 微油霧過濾器
型 號：CLFA-13
處 理 量：13.5Nm3/min
工作壓力：3.0MPa
進氣溫度：≤66℃
殘余油份：0.01ppm
過濾精度：0.01μm
除油霧率：99.999%
壓力損失：≤0.015MPa
濾芯壽命：8000h
對外接口：Rp2"
冷凍式壓縮空氣干燥機工作原理
冷凍式壓縮空氣干燥機是應用最廣泛、最經濟的壓縮空氣干燥設備。本公司生產的冷凍式干燥機是采用先進的技術和進口零部件制造，可與任何空壓機相配套以去除壓縮空氣中的水份。達到壓力露點2-10℃的氣體品質。
工作原理：
1) 當溫度下降時，空氣的含水能力亦下降，原為氣態的水份將變?yōu)橐簯B(tài)，冷凍式干燥機即是利用這一除濕原理。首先對壓縮空氣作冷卻處理，使其中的氣態水份凝聚為液態，再通過分離器使氣液分離，最后由排水閥將水份排出，從而獲得干燥的壓縮空氣。
2) 設備的具體工作主要分為空氣系統及制冷系統兩部分。
空氣系統：壓縮空氣先進入空氣換熱器降低溫度并除去部分水份，然后再進入蒸發器使溫度進一步降至2℃（露點溫度），空氣中的水份在此溫度下析出，再經氣水分離器分離并由自動排水閥將水份排出，而干燥的低溫空氣則進入空氣預冷器，再與未處理的壓縮空氣進行熱交換升溫后輸出，即為處理后的干燥空氣。
制冷系統：低溫液態制冷劑在空氣冷卻器中吸收了熱量后成為汽態，經凝聚器及吸入過濾干燥器，確保進入壓縮機的制冷劑確為汽態，從而保證壓縮機工作正常并由熱力膨脹閥及熱氣旁通閥，組成的雙重自動平衡功能則可確保露點的穩定。
干燥機的保護裝置：冷媒的高、低壓力保護跳脫，電流過載保護，干燥機故障顯示燈等。
工藝流程簡潔合理，充足的熱交換面積，合理的結構、選材，科學的預冷、蒸發面積配比，確保了制冷效果。冷干機作無基礎安裝，運行、維護、檢修方便。
設備硬件可靠，冷干機的制冷壓縮機及各主要控制閥件為知名品牌，確保公司產品能安全、可靠、良好的運行。
制冷系統設計完整、合理。卓越的分水、排水性能。眾所周知，冷干機的氣水分離效率對成品氣的露點影響較大，凝結水必須及時、徹底排出機外才能保證冷干機的基本性能，為此冷凍式壓縮空氣干燥機采用了同類產品在國內領先的技術。
水冷卻系統采用高效低翅片紫銅管的殼管式冷凝器，既提高了換熱效果，又減小了體積，合理設計的冷凝器的結構和面積，完全能保證設備正常地工作。
